Type de chenille plate-forme de forage bonne rotatoire pour l'ancrage
Description de produit

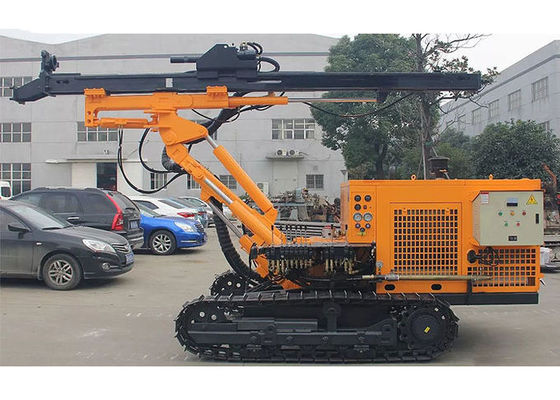

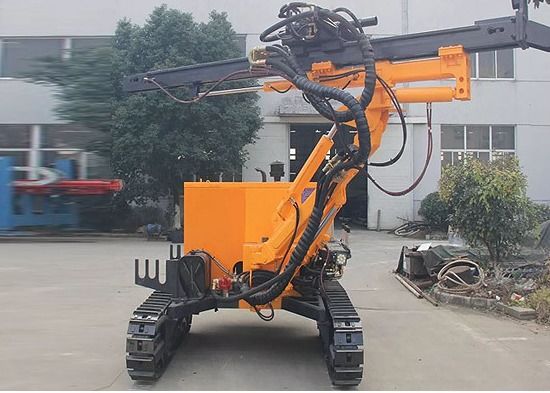

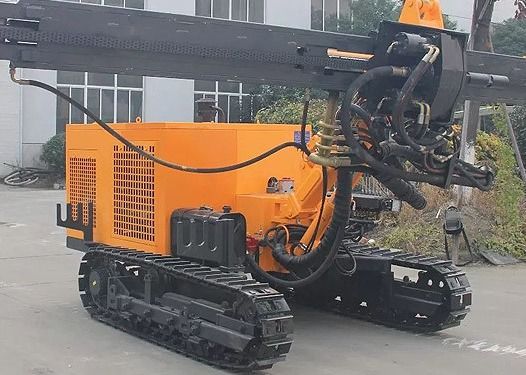

La plate-forme de forage multifonctionnelle de ratière hypersustentatrice de type chenille de YDL-90HB est une plate-forme de forage efficace développée pour l'ancrage, le nettoyage au jet rotatoire et la précipitation. Cette installation a la double puissance pour le moteur diesel et le moteur électrique, et peut travailler séparément et séparément. Elle est équipée d'un double moteur hydraulique de haut-couple, équipé d'un circuit hydraulique fiable et stable, et a un cadre coulissant sensible.
Portée d'application
1. approprié aux processus suivants :
(1) la vitesse de rotation est haute, et l'efficacité de la couche de sol est plus considérable avec l'utilisation des exercices de torsion.
(2) l'ancrage peut être appliqué au perçage de garniture de forage, au perçage d'enveloppe, et au perçage d'enveloppe de garniture de forage.
(3) la pulvérisation rotatoire peut convenir aux méthodes de pulvérisation rotatoires simples, doubles et triples.
2. En configurant différents modules, il peut convenir aux processus suivants :
(1) précipitation de mine de base.
(2) pile de Micro-versement.
(3) construction géothermique de trou (puits d'eau).
3. Les outils de perçage correspondants ont été développés pour les procédés suivants de construction :
(1) le peu de perceuse de trois-aile est foré, et la boue est déchargée. Il convient au perçage ultra-rapide des couches de sol et de sable.
(2) exercices de marteau de DTH et scories hors de l'air. Il convient à la formation de roche et à la construction cassée de couche.
(3) perçage hydraulique de marteau au fond du trou, et de la décharge de boue. Il convient à la construction des stratums avec la grande teneur en eau telle que des couches cassées et des couches de sable.
(4) forage enfermant.
(5) perçage composé de garniture et d'enveloppe de forage.
(6) jet simple, double, triple de rotation, jet fixe, jet d'oscillation et autre procédés du brouillard de rotation.
Caractéristique principale :
1. Le couple et la vitesse peuvent être raisonnablement assortis selon les besoins réels. Le perçage composé d'enveloppe peut être configuré avec le gyrator correspondant de couple selon différentes formations, qui améliore l'adaptabilité de l'installation.
2. Le voyage de mât est de 3,4 mètres, qui peuvent être employés 3 mètres de garniture de forage,
3. équipé du châssis de chenille, le lancement de mât et l'oscillation de gauche à droite, le lancement de chariot et l'oscillation de gauche à droite, cylindre à large diamètre de tangon, glissière de 0,9 mètres, dispositif de soutien d'orifice, qui fait le déplacement de plate-forme de forage et placer extrêmement flexible et commode pour forer stable et fiable.
4. hauteur de levage maximum 3.5m
5. les utilisateurs peuvent choisir 1,5 tonnes d'outils pour gagner.
6, l'utilisateur peuvent choisir la libération automatique.
Paramètres techniques :
| Jet rotatoire |
Diamètre rotatoire de pile de jet (millimètre) |
Simple : 400 | 600
Double : 600 | 1200, |
| Triple : 800 | 1600 |
| Profondeur de perçage (m) |
20 | 50 |
| Ancre (DTH) |
Diamètre de perçage (millimètre) |
Φ100 | Φ210 |
| Profondeur de perçage (m) |
60 | 90 |
| Diamètre de Rod de perceuse (millimètre) |
Φ73, Φ89, Φ102, Φ114 |
| Paramètres de base |
Voyage de chariot de glissière (millimètre) |
900 |
| Angle de lancement de chariot |
0°, 135° vers le bas |
| Angle d'oscillation de chariot |
95° laissé (5° droit) |
| 5° laissé (95° droit) |
| Angle de lancement de mât |
55°, 15° vers le bas |
| Angle d'oscillation de mât |
45° gauche et droit |
| Hauteur de levage maximum (m) |
3,5 |
| Vitesse de sortie de rotateur (r/minute) |
0 | 175 (Steplessly réglable) |
| Couple de sortie de gyroscope (N · m) |
5300 |
| Voyage de compas gyroscopique (millimètre) |
3400 |
| Voyage de chariot de glissière (millimètre) |
900 |
| Force de levage de Gyrator (Kn) |
60 |
| Vitesse de levage de rotateur (m/minute) |
0 | 1,6 (Steplessly réglable), |
| 1,6, 5,8, 23,4 |
| Pression rotatoire (KN) |
30 |
| Vitesse de pressurisation rotatoire (m/minute) |
0 | 2,7 (Steplessly réglable), |
| 2,7, 9,5, 38,4 |
| Manière de la marche |
Marche de voie |
| Classabilité |
° 30 |
| Vitesse de marche (km/h) |
2 |
| Puissance d'entrée (moteur diesel) |
55KW, 1500r/minute |
| Puissance d'entrée (moteur) |
55KW, 1480r/minute |
| Statut de transport (taille de largeur X de longueur X) (millimètre) |
5200 * 2200 * 2600 |
| Poids (kilogramme) |
5000 |
