Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Plate-forme de forage de noyau de l'exploitation XY-4 | Dimension (l*w*h): | 2640x1100x1750mm |
---|---|---|---|
Poids: | 1500KG | Type de puissance: | Moteur diesel électrique et |
Type: | Plate-forme de forage de noyau d'exploitation | Industries applicables: | Travaux d'usine, de construction, énergie et exploitation |
Puissance: | Électrique et diesel soyez facultatif | Certification: | ISO9001; CE |
Mettre en évidence: | Plate-forme de forage hydraulique du noyau XY-4,foreuse hydraulique de noyau,Foreuse légère de noyau |

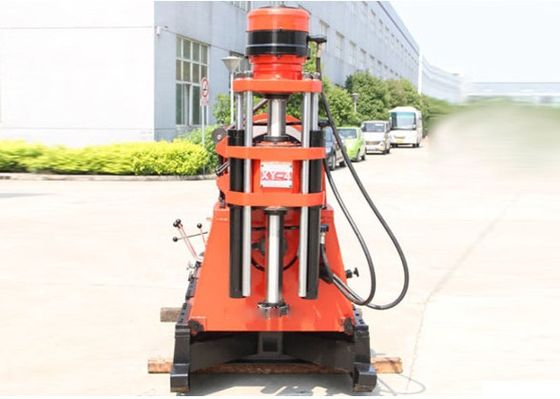

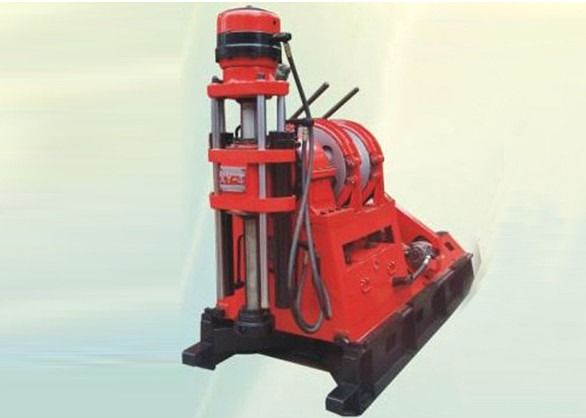

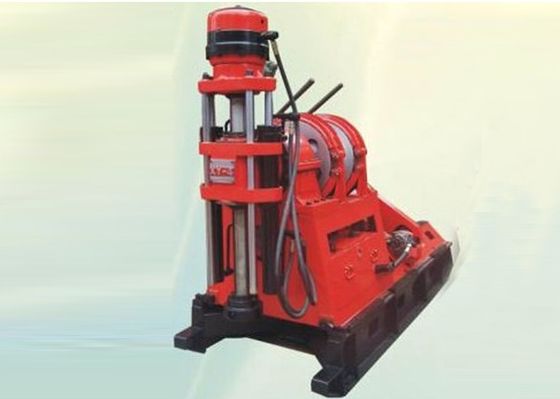

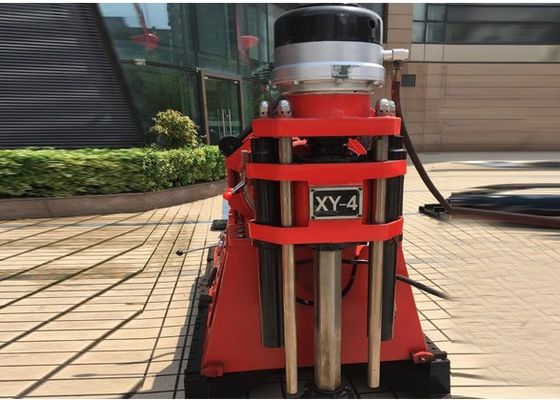

Foreuse légère de noyau de l'abattage hydraulique XY-4
Description de produit
La plate-forme de forage XY-4 est l'installation verticale de diamant d'axe de première génération en Chine. Elle a avancé la conception, la disposition raisonnable, la structure compacte, l'opération flexible, le démontage vigoureux et durable, bon, faciles à se déplacer et réparer.
A gagné la récompense nationale d'argent de qualité en 1983. Elle est principalement employée pour le perçage de diamant et de carbure cimenté des gisements de solide sur la surface et les tunnels moulus. Elle peut être employée pour machiner les études géologiques, le pétrole peu profond, le gaz naturel, le perçage de l'eau souterraine, et le perçage de trou d'ingénierie tel que le jointoiement de barrage et le drainage de tunnel.
Comparé aux exercices hydrauliques généraux, les exercices XY-4 ont les caractéristiques suivantes :
1. La plate-forme de forage a une vitesse plus élevée et une gamme de vitesse plus raisonnable, avec plus d'étapes de vitesse et de grand couple à vitesse réduite. Il convient au perçage de noyau de faible diamètre de diamant, et peut également répondre aux exigences du perçage de noyau dur à large diamètre d'alliage et du divers perçage d'ingénierie.
2. L'installation est légère dans le poids et facile à démonter.
3. La structure est simple et la disposition est raisonnable. Toutes les pièces sont exposées et ne se recouvrent pas, qui est commode pour l'entretien, la réparation et la réparation.
4. L'installation a deux vitesses s'inversantes, et l'intensité de travail est petite et sûre en manipulant des accidents.
5. L'installation se déplace sans à-coup et fermement, l'installation est entreprise, le cadre d'installation est vigoureux, le centre de la gravité est inférieur, et la stabilité est bonne en forant à la grande vitesse.
6. Équipé d'assez d'instruments pour aider à saisir la situation dans le trou, moins poignées d'opération, opération de disposition, flexible et fiable plus raisonnable.
7. La plate-forme de forage et la pompe de boue sont conduites par une machine simple, et la disposition d'aéroport est plus flexible, qui peut réduire le secteur d'aéroport.
Paramètres techniques
Article | Paramètre |
Profondeur de perçage | 100-1000m |
Diamètre de trou de perçage | Jusqu'à Dia.400mm |
Diamètre de garniture de forage | Φ42, Φ60mm |
Vitesse verticale d'axe | Dans le sens horaire : 101 ; 187 ; 267 ; 388 ; 311 ; 574 ; 819 ; 1191r/min |
Inverse : 83 ; 251r/min | |
Couple vertical d'axe | 3200Nm |
Force de levage d'axe vertical | 80KN |
Force d'alimentation d'axe vertical | 60KN |
Course verticale d'axe | 600mm |
Axe vertical par le diamètre de trou | Φ68mm |
Levage de la force de levage maximum de corde simple | 30KN |
Diamètre de câble métallique | Φ16mm |
Amplifiez la vitesse | 0,82 ; 1,51 ; 2,16 ; 3.14m/s |
Déplacez la course | 400mm |
Actionnez la configuration | Moteur électrique Y225S-4 (37KW) |
Moteur diesel 4100 (40KW) | |
Dimensions (taille de × de largeur de × de longueur) | 2640×1100×1750mm |
Poids (à l'exclusion de la puissance) | 1500kg |
